Ghidul suprem pentru cutii de viteze planetare cu cuplu ridicat: design, avantaje și aplicații

În lumea controlului de precizie a mișcării și a transmisiei de putere, puține componente sunt la fel de critice și versatile ca cutie de viteze planetară cu cuplu mare . Renumite pentru densitatea lor excepțională de cuplu, rigiditate și precizie, aceste cutii de viteze sunt coloana vertebrală a aplicațiilor industriale solicitante. Acest ghid cuprinzător analizează principiile de inginerie, beneficiile cheie și criteriile de selecție pentru cutiile de viteze planetare, cu accent pe soluțiile cu cuplu ridicat pentru cele mai dificile sarcini.

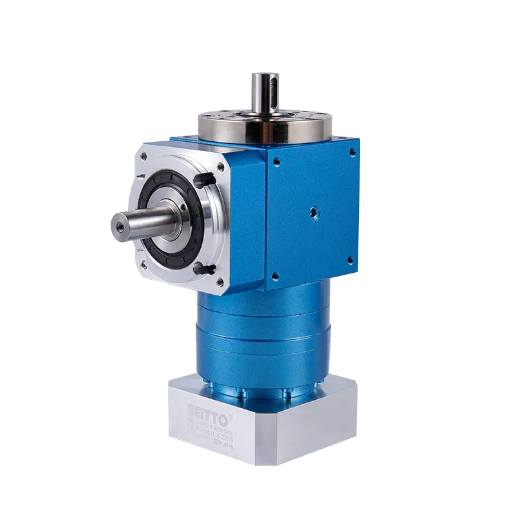

Înțelegerea arhitecturii cutiei de viteze planetare

În centrul său, un sistem de angrenaje planetare este format din trei componente primare dispuse concentric, mimând un sistem solar. Acest design unic este sursa capabilităților sale remarcabile.

Componentele de bază și funcția lor

• Echipament solar: Treapta de viteză centrală, care este de obicei motorul de intrare.
• Planet Gears: Mai multe roți dințate care orbitează în jurul angrenajului solar, îmbinând atât cu soarele, cât și cu roata dințată.
• Purtător de planete: Menține angrenajele planetare pe loc și adesea servește drept ieșire, furnizând cuplul multiplicat.
• Diametrul inelar (Annulus): Inelul exterior cu dinți orientați spre interior care înconjoară întregul sistem, de obicei ținut staționar sau utilizat ca ieșire alternativă.

Cum se realizează multiplicarea cuplului

Puterea designului planetar constă în capacitatea sa de a distribui sarcina pe mai multe angrenaje planetare. Această partajare a sarcinii este ceea ce permite unui factor de formă compact să gestioneze forțe imense. Când cuplul este aplicat angrenajului solar, acesta antrenează angrenajele planetare, care apoi „merg” de-a lungul angrenajului inel staționar. Această acțiune face ca purtătorul de planete să se rotească cu o viteză redusă, dar cu un cuplu semnificativ crescut. Raportul de reducere este determinat de numărul de dinți de pe soare, planete și inel. După cum s-a menționat în textele de inginerie mecanică, formula fundamentală pentru raportul unui set planetar simplu (cu o roată dințată fixă) este 1 (Dinți cu roți dințate / Dinți cu roți dințate solare), ceea ce explică rapoartele mari realizabile într-o singură etapă [1].

Avantajele cheie ale cutiilor de viteze planetare cu cuplu ridicat

Alegerea unei cutii de viteze planetare față de alte tipuri, cum ar fi designul cu arbore paralel sau angrenaj melcat, oferă un set distinct de avantaje pentru aplicații de înaltă performanță.

Avantaje critice în scenariile cu cerere mare:

• Raport excepțional între cuplu și volum: Împărțirea sarcinii între mai multe planete permite un cuplu mult mai mare într-un pachet mai mic, mai eficient din punct de vedere al spațiului, în comparație cu alte tipuri de angrenaje.
• Precizie ridicată și reacție redusă: Fabricarea de precizie duce la o deplasare unghiulară minimă între intrare și ieșire sub sarcină, crucială pentru robotică și sistemele de poziționare automate.
• Rigiditate superioară și rigiditate la torsiune: Designul coaxial și punctele de contact multiple ale angrenajului au ca rezultat o rezistență excelentă la răsucire sub sarcină, asigurând o transmisie precisă a mișcării.
• Eficiență ridicată: Cu eficiențe care depășesc adesea 97% pe treaptă, cutiile de viteze planetare minimizează pierderile de putere, reducând generarea de căldură și costurile operaționale.

Pentru ingineri, înțelegerea compromisurilor dintre diferitele arhitecturi ale cutiei de viteze este esențială. O comparație directă clarifică avantajul planetar:

Abordarea provocărilor comune și a considerațiilor tehnice

În timp ce cutiile de viteze planetare sunt robuste, performanța și longevitatea lor depind de abordarea provocărilor specifice de proiectare și operaționale.

Depășirea disipării căldurii în aplicații cu cuplu ridicat

Funcționarea continuă sub sarcini mari generează căldură semnificativă. Managementul termic eficient nu este o opțiune, ci o necesitate. Designurile avansate încorporează caracteristici precum aripioare de răcire integrate, căi de lubrifiere optimizate și utilizarea lubrifianților sintetici de înaltă performanță. De exemplu, atunci când specificați o cutie de viteze pentru Transmisii cu angrenaje planetare cu cuplu ridicat pentru serviciu continuu , inginerii trebuie să calculeze puterea termică nominală pentru a se asigura că unitatea poate disipa căldura la fel de eficient pe cât transmite cuplul.

Asigurarea durabilității și duratei de viață lungi

Durabilitatea este primordială, mai ales în medii dure. Cheia longevității este calitatea prelucrării dinților angrenajului, selecția rulmenților și integritatea carcasei. Slefuirea de precizie a dinților angrenajului pentru a obține un profil perfect reduce concentrațiile de stres și minimizează uzura. În plus, selecția rulmenților care pot face față atât sarcinilor radiale, cât și axiale de la angrenajele planetare este critică. O cutie de viteze construită pentru cutii de viteze planetare pentru sarcini grele pentru automatizări industriale va prezenta adesea angrenaje carburate și întărite, rulmenți de mare capacitate și carcase robuste și etanșe pentru a exclude contaminanții.

Selectarea raportului optim de reducere

Raportul de reducere afectează direct viteza de ieșire, cuplul și inerția sistemului. O cutie de viteze planetară în mai multe trepte permite rapoarte extrem de mari (de exemplu, 100:1 sau mai mult) menținând în același timp o dimensiune compactă. Selectarea raportului potrivit implică echilibrarea turației de funcționare a motorului cu viteza de ieșire și cuplul dorite. Este un pas critic în proiectarea unor sisteme precum Sisteme de angrenaje planetare cu un cuplu ridicat de joc redus pentru indexare de precizie sau brațe robotizate, unde răspunsul dinamic și precizia pozițională sunt interdependente.

Aprofundare în domenii specifice de aplicație

Proprietățile unice ale cutiilor de viteze planetare cu cuplu mare le fac indispensabile într-un spectru larg de industrii.

Robotică și mașini automatizate

În robotică, precizia, compactitatea și fiabilitatea nu sunt negociabile. Cutiile de viteze planetare sunt soluția preferată pentru antrenările articulațiilor robotului, oferind cuplul mare necesar pentru deplasarea manipulatoarelor, menținând în același timp un control precis al poziției. Jocul lor scăzut este esențial pentru o precizie repetabilă. Acesta este motivul pentru care ele sunt esențiale cutii de viteze planetare cu cuplu ridicat pentru brațele robotice , permițând mișcări fine, puternice și precise în roboții de asamblare, sudare și manipulare a materialelor.

Sisteme de energie regenerabilă

Sectorul energiei regenerabile prezintă unele dintre cele mai solicitante condiții de funcționare. În sistemele de control al înclinării și a rotundei turbinelor eoliene, cutiile de viteze trebuie să reziste la sarcini enorme și variabile, vreme nefavorabilă și necesită întreținere minimă de-a lungul deceniilor. Cutiile de viteze planetare, cu capacitatea lor mare de cuplu și durabilitate, sunt potrivite ideal pentru aceste roluri. Designul lor le permite să transfere și să controleze eficient forțele masive implicate în reglarea palelor turbinei.

Echipamente mobile și off-road

Pentru excavatoare, macarale și alte utilaje grele, densitatea puterii și robustețea sunt esențiale. Angrenajele planetare sunt adesea folosite în roți și inele de rotire din cadrul acestor mașini. Capacitatea lor de a face față sarcinilor de șoc și de a oferi un cuplu ridicat într-un pachet compact este de neegalat. Când este integrat în cutii de viteze planetare pentru utilaje de minerit si constructii , sunt proiectate cu etanșare îmbunătățită și rezistență la coroziune pentru a funcționa fiabil în medii cu praf, umede și abrazive.

Inovația și viitorul tehnologiei angrenajelor planetare

Căutarea unei performanțe superioare continuă să stimuleze inovația. Cercetarea se concentrează pe domenii precum materiale avansate (de exemplu, compozite și aliaje de înaltă rezistență), procese de tratare termică brevetate și tehnici de fabricație de ultra-precizie. În plus, integrarea senzorilor pentru monitorizarea stării și întreținerea predictivă devine o caracteristică standard în cutiile de viteze „inteligente” de următoarea generație. Aceste progrese urmăresc să depășească limitele a ceea ce este posibil cutie de viteze planetară cu cuplu mare performanță, ceea ce duce la o eficiență și mai mare, o durată de viață mai lungă și o integrare mai inteligentă în sistemele industriale interconectate [2].

Selectarea corectă a cutiei de viteze planetare cu cuplu ridicat: un ghid practic

Efectuarea selecției corecte implică o evaluare sistematică a cerințelor aplicației dumneavoastră în raport cu specificațiile cutiei de viteze.

Parametri critici de evaluat

• Cuplul nominal și cuplul maxim: Asigurați-vă că cuplul nominal al cutiei de viteze îndeplinește sarcina dumneavoastră continuă, iar valoarea maximă a cuplului său depășește orice sarcină de șoc așteptată.
• Raport de reducere: Potriviți raportul cu viteza de ieșire și cuplul dorite, ținând cont de caracteristicile motorului.
• Reacție: Specificați o valoare a jocului care să răspundă nevoilor de precizie ale aplicației dvs. (de exemplu, <5 arc-min pentru automatizare de înaltă precizie).
• Configurație de intrare/ieșire: Confirmați că tipurile de arbore (cu cheie, caneluri), dimensiunile și interfața de montare (flanșă, picior) sunt compatibile.
• Evaluări de mediu: Verificați indicele IP (protecție la intrare) pentru rezistența la praf și apă și asigurați-vă că intervalul de temperatură de funcționare este adecvat.

Întrebări frecvente (FAQ)

1. Ce face ca o cutie de viteze planetară să fie „cuplu mare”?

A cutie de viteze planetară cu cuplu mare este special conceput pentru a oferi un cuplu de ieșire excepțional de mare în raport cu dimensiunea sa. Acest lucru se realizează prin prelucrarea cu precizie, dinții de angrenaj întăriți, aranjamente optimizate ale rulmenților și, adesea, mai multe trepte de viteză pentru a multiplica eficient cuplul într-o carcasă compactă.

2. Cum știu dacă am nevoie de un model cu reacție redusă?

Ai nevoie de un joc redus de angrenaj planetar cu cuplu mare dacă aplicația dvs. implică poziționare precisă, indexare repetitivă sau inversare rapidă a mișcării. Exemplele includ brațe robotizate, mese rotative CNC și etape de automatizare de precizie în care chiar și erorile de poziție mici sunt inacceptabile.

3. Cutiile de viteze planetare pot face față unei funcționări continue și grele?

Da, dar trebuie să fie special concepute pentru asta. Căutați cutii de viteze pentru care sunt comercializate Transmisii cu angrenaje planetare cu cuplu ridicat pentru serviciu continuu . Caracteristicile cheie includ managementul termic robust (aripioare de răcire, lubrifiere eficientă), rulmenți de înaltă calitate și angrenaje proiectate pentru o durată de viață extinsă la sarcină constantă.

4. De ce sunt atât de comune cutiile de viteze planetare în robotică?

Densitatea lor mare de putere permite acţionarea articulaţiilor puternice, compacte. Jocul scăzut și rigiditatea ridicată la torsiune a cutii de viteze planetare cu cuplu ridicat pentru brațele robotice permite o mișcare precisă și repetabilă, care este fundamentul preciziei și performanței robotului.

5. Care sunt semnele de uzură sau defecțiune la o cutie de viteze planetară?

Indicatorii comuni includ zgomot sau vibrații crescute, creșterea temperaturii de funcționare, scurgeri vizibile de lubrifiant și o creștere măsurabilă a jocului. Pentru echipamente critice precum cutii de viteze planetare pentru sarcini grele pentru automatizări industriale , implementarea unui program de rutină de analiză a vibrațiilor și monitorizare a uleiului este recomandată pentru întreținerea predictivă.

The cutie de viteze planetară cu cuplu mare reprezintă un apogeu al designului mecanic, oferind o combinație de neegalat de rezistență, precizie și eficiență într-un pachet compact. De la articulațiile precise ale roboților industriali până la trenurile de propulsie masive ale mașinilor de construcții, rolul său este indispensabil. Pe măsură ce industriile fac eforturi pentru o mai mare automatizare, o eficiență mai mare și echipamente mai robuste, cererea pentru soluții avansate de angrenaje planetare va crește doar. Producătorii care combină cercetarea și dezvoltarea de ultimă oră cu procese de producție meticuloase, cum ar fi cele care aderă la standarde stricte în hub-urile de inginerie de precizie, sunt pregătiți să conducă această evoluție, oferind soluții fiabile de transmisie a puterii de care depinde industria modernă.

Referințe

[1] J. Uicker, G. Pennock și J. Shigley, „Theory of Machines and Mechanisms”, a 5-a ed., Oxford University Press, 2017. (Explanation of fundamentalary planetary gear ratio formules and kinematics).

[2] „Advances in Gear Design and Manufacturing”, Academia Internațională pentru Inginerie de Producție (CIRP) Annals, vol. 68, nr. 2, 2019. (Revizuire a materialelor moderne, a tehnicilor de fabricație și a tehnologiilor de senzori integrate în sistemele de viteze).
