Ghidul final pentru reducătorii cutiei de viteze din unghi drept: selecție, aplicații și avantaje

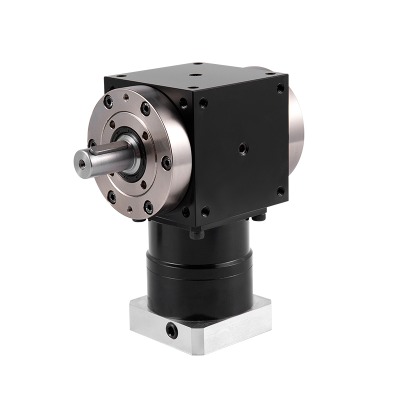

Înțelegerea elementelor fundamentale ale reducătorilor cutiei de viteze din unghi drept

În centrul nenumăratelor sisteme mecanice se află o componentă crucială responsabilă de transmiterea puterii și modificarea direcției sale: reductorul cutiei de viteze din unghi drept. Acest dispozitiv ingenios servește un dublu scop. În primul rând, schimbă direcția puterii de rotație cu 90 de grade, o necesitate în aplicațiile cu constrângeri spațiale în care arborele de intrare și ieșire nu pot fi aliniate liniar. În al doilea rând, și la fel de important, reduce viteza de intrare de la un motor (de exemplu, un motor electric) la o ieșire mai potrivită, mai mare cu un tors, cu viteză mai mică pentru echipamentul condus. Această combinație de schimbare direcțională și reducere a vitezei îl face un element indispensabil într -o gamă vastă de aplicații industriale, auto și consumatoare. Principiul fundamental implică un set de angrenaje - cel mai frecvent viteze de tei sau viermi - care se mantificau într -o carcasă într -un unghi perpendicular unul față de celălalt, transferând eficient mișcarea și forța.

Componente de bază și construcții

Eficiența și durabilitatea unui reductor de cutii de viteze din unghi drept sunt dictate de componentele sale interne și de calitatea acestora. Carcasa, construită de obicei din fontă, aluminiu sau oțel întărit, servește ca o structură rigidă care aliniază cu precizie angrenajele și le protejează de contaminanții externi. De asemenea, acționează ca un rezervor pentru lubrifiant, ceea ce este vital pentru reducerea frecării, disiparea căldurii și prevenirea uzurii premature. În interior, angrenajele sunt inima sistemului. Alegerea tipului de viteze influențează semnificativ caracteristicile de performanță ale reductorului.

• Angrenajele cu tei: Acestea prezintă dinți în formă conică și sunt utilizate în perechi. Sunt cunoscuți pentru eficiența lor ridicată și capacitatea lor de a gestiona sarcini semnificative, dar pot fi mai zgomotoase decât alte tipuri și necesită aliniere precisă.
• Angrenaje de vierme: Această configurație constă dintr -un șurub de vierme filetat care se plânge cu o roată de vierme. Avantajul principal este raportul de reducere ridicat realizabil într-o singură etapă și capacitatea inerentă de auto-blocare (prevenirea conducerii din spate), deși deseori cu costul unei eficiențe mai mici din cauza frecării glisante mai mari.
• Angrenaje hipoide: O variantă specială a angrenajelor cu tei spirale în care axele nu se intersectează. Acest design permite ca mai mulți dinți să fie în contact simultan, ceea ce duce la o funcționare mai netedă, mai liniștită și o capacitate de cuplu mai mare, adesea găsită în diferențele auto de înaltă performanță.

Alte componente critice includ sigilii și rulmenți. Garniturile de înaltă calitate împiedică scurgerea lubrifiantului și blochează intrarea prafului, apei și a altor particule abrazive. Rulmenții susțin arborele rotative, menținând alinierea și absorbția sarcinilor radiale și axiale, ceea ce afectează direct durata de viață și nivelul de zgomot al unității.

Principiul de lucru: modul în care mișcarea este transformată

Funcționarea unui Reducător de cutii de viteze din unghi drept este o demonstrație elegantă a avantajului mecanic. Puterea de rotație este aplicată pe arborele de intrare. Acest arbore este conectat la uneltele de conducere (de exemplu, viermele sau uneltele de tei de pinion). Pe măsură ce acest angrenaj se rotește, dinții săi se angajează cu dinții angrenajului condus (roata de vierme sau a angrenajului coroanei), care este montat pe arborele de ieșire. Unghiul de 90 de grade între arbori se realizează prin orientarea specifică a acestor angrenaje. Simultan, reducerea vitezei și înmulțirea cuplului se datorează raportului de viteze - raportul dintre numărul de dinți de pe angrenajul condus și numărul de dinți de pe angrenajul de conducere. De exemplu, dacă un angrenaj de conducere cu 10 ochiuri din dinți cu un angrenaj condus cu 30 de dinți, raportul de viteză este de 3: 1. Aceasta înseamnă că arborele de ieșire se va roti la o treime din viteza arborelui de intrare, dar cu aproximativ trei ori mai mult decât cuplul (minus pierderi de eficiență). Această transformare este esențială pentru potrivirea producției de mare viteză, cu un tors scăzut a mutătorilor primari comuni, precum motoarele electrice la cerințele cu viteză mică, cu torturi mari ale mașinilor precum transportoare, mixere sau trolii.

Avantajele cheie ale implementării reducătorilor de unghi drept în utilaje

Decizia de a utiliza un reductor de cutii de viteze din unghi drept este determinată de un set convingător de avantaje care rezolvă provocările fundamentale ale ingineriei. Cel mai evident beneficiu este eficiența spațială. Prin redirecționarea fluxului de putere, acești reductori permit proiecte de mașini mai compacte și optimizate, încadrându-se în spații strânse în care reducătorii în linie ar fi imposibile. Acest lucru este deosebit de valoros în sisteme complexe, cum ar fi liniile de ambalare automate sau în compartimentele limitate ale utilajelor agricole. Mai mult, acestea consolidează funcționalitatea. În loc să necesite mai multe componente pentru a reduce mai întâi viteza și apoi schimbarea direcției, o singură unitate cu unghi drept realizează ambele sarcini, simplificând trenul de antrenare, reducând numărul de piese și minimizând punctele potențiale ale eșecului.

Un alt avantaj semnificativ este versatilitatea în pozițiile de montare. Multe modele de cutii de viteze din unghi drept oferă mai multe opțiuni de montare (montat pe picior, montat pe flanșă sau montat pe arbore), oferind inginerilor flexibilitate în timpul fazelor de proiectare și instalare. Această adaptabilitate asigură că reductorul poate fi integrat perfect atât în ​​echipamente noi, cât și în echipamente existente. Din perspectiva performanței, anumite tipuri, în special reducătorii de viteze de viermi, oferă o caracteristică valoroasă nereversabilă sau auto-blocare. Acest lucru înseamnă că cuplul aplicat arborelui de ieșire nu poate conduce din nou arborele de intrare, acționând ca un mecanism de frânare încorporat pentru aplicații precum ridicarea, ascensoarele și transportoarele pe înclinări, îmbunătățind siguranța și controlul. În cele din urmă, reducătorii moderni de unghi drept sunt concepute pentru o eficiență ridicată și durabilitate. Tehnicile avansate de fabricație, oțelurile din aliaj de înaltă calitate și profilurile de dinți optimizate reduc la minimum pierderea de energie prin frecare și se asigură că unitatea poate rezista la sarcini grele de șocuri și să funcționeze în mod fiabil timp de mii de ore, cu o întreținere minimă.

Selectarea celei mai bune cutii de viteze din unghi drept pentru nevoile dvs. specifice

Alegerea reductorului optim al cutiei de viteze din unghi drept este un proces critic care afectează în mod direct performanța, longevitatea și rentabilitatea aplicației. O selecție slabă poate duce la eșec prematur, o funcționare ineficientă și timp de oprire costisitoare. Procesul implică o evaluare atentă a mai multor parametri cheie pentru a se asigura că reductorul este perfect asortat cu datoria intenționată.

Parametri critici de performanță pentru a evalua

Înainte de a lua în considerare chiar tipurile sau modelele, trebuie să definiți mai întâi cerințele operaționale ale sistemului dvs.

• Viteza de intrare (RPM) și putere (HP/KW): Viteza de rotație și evaluarea de putere a motorului dvs. Prime (motorul) sunt puncte de pornire. Reductorul trebuie să fie evaluat pentru a gestiona puterea de intrare fără supraîncălzire.
• Viteza de ieșire necesară și cuplul: Determinați viteza de ieșire dorită (RPM) și cuplul (NM sau LB-FT) necesar pentru a conduce sarcina. Acest lucru va dicta raportul de reducere necesar (RPM de intrare / RPM de ieșire).
• Ciclul datoriei: Reductorul va rula continuu, intermitent sau cu porniri/opriri frecvente? Trebuie luate în considerare, de asemenea, încărcările de șoc (brusc, vârfuri de cuplu intens), deoarece necesită un reductor cu un factor de serviciu mai mare.
• Încărcare supraîncărcată și încărcare de tracțiune: Acestea sunt forțe aplicate perpendicular (sarcină radială) sau paralelă (sarcină axială) pe arbore. Depășirea capacității de încărcare a reductorului poate deteriora rapid rulmenții și sigiliile.

Dincolo de acestea, mediul de funcționare este crucial. Reductorul va fi expus la temperaturi extreme, substanțe chimice corozive, umiditate excesivă sau praf abraziv? Aceste condiții dictează cerințe pentru sigilii speciale, acoperiri, materiale pentru locuințe și lubrifianți.

Compararea angrenajului bevel vs. reducătorii de viteze de viermi

Alegerea dintre cele mai frecvente două tipuri de reducători cu unghi drept este una fundamentală, care se bazează pe compromisul dintre eficiență și raport. Următoarea comparație prezintă diferențele lor cheie:

Reducătorii de viteze de tei funcționează, în general, la eficiențe mai mari (95-98% pe etapă) în comparație cu reducătorii de viteze de viermi. Acest lucru se datorează faptului că acțiunea lor implică mai mult contact rulant și o frecare mai puțin glisantă. În schimb, un reductor de viteze de viermi cu o singură etapă oferă de obicei un interval de eficiență de 50-90%, ceea ce scade pe măsură ce raportul de reducere crește. Cu toate acestea, reducătorii de viteze de viermi excelează în obținerea unor raporturi de reducere ridicate (5: 1 până la 70: 1) într -o singură etapă compactă, în timp ce angrenajele cu bevel sunt adesea limitate la raporturi mai mici (1: 1 până la 6: 1) într -o singură etapă. Pentru raporturi mai mari, angrenajele cu bevel trebuie să fie combinate cu etapele de arbore paralele, creând un reductor de elicoidal bevel, care crește dimensiunea și costul. Mai mult, setările de viteze de viermi oferă adesea caracteristica de auto-blocare benefică, care, în general, nu este o caracteristică a angrenajelor de tei. În cele din urmă, reducătorii de viteze de bevel, în special design-urile din dinți drepte, pot fi mai puternici, în timp ce reducătorii de viteze de viermi funcționează de obicei mai liniștit.

Prin urmare, Cea mai bună cutie de viteze cu unghi drept pentru aplicații cu tort ridicat Acest lucru necesită, de asemenea, o eficiență ridicată ar fi adesea un design bevel-elicoid. Pentru aplicațiile care prioritizează un raport de reducere ridicat într-o amprentă compactă și unde se dorește auto-blocarea, un reductor de viteze de viermi este adesea alegerea ideală și mai economică.

Explorarea aplicațiilor diverse din industrii

Abilitatea unică de a schimba direcția și de a reduce viteza face ca Reducător de cutii de viteze din unghi drept O componentă omniprezentă într -o gamă uluitoare de industrii. În ceea ce privește fabricarea și manipularea materialelor, acestea sunt forța motrice din spatele sistemelor transportoare, paletizatoare și vehicule ghidate automatizate (AGV), oferind cuplul necesar pentru a muta sarcini grele și de a se încadra perfect în unitățile de colț ale liniilor transportoare. Industria alimentelor și a băuturilor se bazează pe reducători din unghi drept din oțel inoxidabil pentru mixere, agitatori și echipamente de îmbuteliere, unde igiena, rezistența la coroziune și capacitatea de spălare sunt esențiale. În energia regenerabilă, acești reducători sunt cruciali în sistemele de urmărire solară, reglând unghiul de panouri pe parcursul zilei pentru a urma soarele.

Sectoarele miniere și de construcții depind de reducători de unghi drept extrem de accidentat și durabil la echipamente electrice, precum concasoare, ecrane și trolii, care sunt supuse unor încărcături de șoc imense și praf abraziv. O aplicație specifică și critică este găsirea Cutii de viteze durabile din unghi drept pentru utilaje agricole cum ar fi tractoare, combinații și semănători. Aceste mașini necesită reducători care pot rezista nu numai la un cuplu ridicat, ci și la expunerea la noroi, praf și condiții meteorologice extreme. Mai mult, industria auto le folosește în diferențe și unități de decolare a puterii (PTO). Chiar și produsele de consum de zi cu zi, de la exerciții puternice de mână până la deschizători de uși de garaj, utilizează reducători compacti din unghi drept pentru a oferi un cuplu ridicat într-un spațiu limitat. Această versatilitate incredibilă subliniază rolul lor fundamental în mecanica modernă.

Asigurarea longevității: sfaturi de întreținere și depanare

Întreținerea corectă este cel mai important factor în maximizarea duratei de viață și a fiabilității unui reductor de cutii de viteze din unghi drept. O unitate bine întreținută poate funcționa eficient timp de ani de zile, în timp ce neglijarea poate duce la eșec catastrofal și timp de oprire neplanificat. Piatra de temelie a întreținerii este ungerea. Utilizarea tipului corect și a gradului de lubrifiant, menținut la nivelul corespunzător, nu este negociabilă. Uleiul sau grăsimea reduce uzura, disipează căldura și protejează împotriva coroziunii. Este esențial să urmați recomandările producătorului pentru tipul de lubrifiant inițial și intervalele pentru modificările de ulei sau pentru regrearea. Pentru medii dure sau funcționare continuă, este posibil ca aceste intervale să fie scurtate. Verificați în mod regulat dacă există scurgeri de lubrifiant, care sunt adesea indicate prin acumularea de ulei în jurul garniturilor sau carcasei.

Probleme comune și pași de diagnosticare

Chiar și cu o întreținere bună, pot apărea probleme. Diagnosticul precoce este esențial pentru prevenirea problemelor minore de a deveni reparații majore.

• Supraîncălzire: Acest lucru este adesea cauzat de lubrifierea inadecvată (nivel scăzut de ulei, tip de lubrifiant greșit), supraîncărcare sau temperatură excesivă de ambianță. Verificați mai întâi încărcarea și starea de lubrifiant.
• Zgomot neobișnuit (plâns, măcinare, bătăi): Zgomotul excesiv indică de obicei o problemă cu angrenajele sau rulmenții. Zdrobirea poate indica nealinierea sau uzura, în timp ce măcinarea sugerează adesea deteriorarea severă a dinților de viteze. Knocking -ul poate fi un semn de rulmenți deteriorați sau reacții excesive.
• Vibrații: Vibrația excesivă rezultă de obicei din alinierea necorespunzătoare între reductor și unitățile conduse/de conducere, rulmenții uzate, o sarcină dezechilibrată sau un dinte de angrenaj deteriorat.
• Scurgere: Scurgerile de ulei sunt cel mai frecvent urmărite în sigiliile eșuate. Identificați sursa de scurgere și înlocuiți sigiliul prompt pentru a preveni pierderea și contaminarea lubrifiantului.

Stabilirea unui program de întreținere predictivă, inclusiv analiza regulată a vibrațiilor și termografia, poate ajuta la detectarea acestor probleme din timp. Pentru cei care se întreabă Cum se instalează corect un reductor de viteze din unghi drept , procesul începe întotdeauna cu asigurarea unei suprafețe de montare fermă, plană, pentru a preveni denaturarea carcasei. Arborele trebuie aliniate precis pentru a reduce la minimum vibrațiile și sarcina rulmentului. Toate conexiunile trebuie să fie sigure, iar unitatea trebuie lubrifiată înainte de pornire. Urmarea manualului de instalare al producătorului este absolut esențial pentru asigurarea performanței optime și a respectării garanției. Pentru oricine caută Sfaturi de întreținere a reducătorului unghiului drept , Mantra este consecvență: verificări consistente, utilizarea constantă a lubrifianților potriviți și o atenție constantă asupra sunetelor sau temperaturilor neobișnuite.

Considerații de costuri și factori de aprovizionare

Costul de achiziție al unui reductor de cutii de viteze din unghi drept este doar o parte din costul total al proprietății. În timp ce prețul inițial este întotdeauna o considerație, acesta ar trebui cântărit față de factori precum durata de viață preconizată, cerințele de întreținere și eficiența energetică. Un reductor mai ieftin, de calitate scăzută, poate avea o rată de eșec mai mare, ceea ce duce la înlocuitori mai frecvente și la timpul de oprire costisitor, ceea ce îl face mai scump decât un model premium, de încredere. Consumul de energie este un alt factor major. Un reductor de viteză mai eficient, de exemplu, va consuma mai puțină energie electrică de -a lungul vieții sale decât un reductor de viteze de viermi mai puțin eficient, efectuând aceeași sarcină, ceea ce poate duce la economii semnificative de costuri energetice.

La aprovizionare, este vital să luăm în considerare reputația producătorului pentru calitate, disponibilitatea asistenței tehnice și timpul de plumb atât pentru ordinea inițială, cât și pentru orice piese de schimb potențiale. Standardizarea într -o instalație poate reduce, de asemenea, costurile prin minimizarea numărului de piese de schimb diferite care trebuie stocate. Întrebările cheie de pus includ factorul de serviciu al reductorului (o evaluare a capacității sale de a gestiona supraîncărcările), termenii de garanție și disponibilitatea opțiunilor de personalizare, dacă modelele standard nu îndeplinesc cerințele dvs. specifice. Înțelegerea Costul Reducători de viteză în unghi drept implică această viziune holistică, echilibrarea investițiilor în avans cu fiabilitate și eficiență operațională pe termen lung.
